Контроль качества перламутровой БОПП-пленки: полное руководство для производителей по технологическим процессам.

Приобретая перламутровую БОПП-пленку для упаковки премиум-класса, вы покупаете не просто материал — вы покупаете стабильность производственного процесса. Один рулон с несоответствующей толщиной, неравномерным перламутровым эффектом или некачественной коронной обработкой может вызвать застревание пленки в прессе, нарушение герметичности или отбраковку печати на тысячах последующих единиц.

В этом руководстве подробно объясняется, как серьезно подойти к делу.производитель перламутровой БОПП-пленкиКонтроль качества на каждом этапе производства — от квалификации полипропиленовой смолы до окончательной проверки рулонов — осуществляется с помощью специальных тестов, стандартов измерения и критериев соответствия/несоответствия, которые отличают надежных поставщиков от недобросовестных.

Почему контроль качества перламутровой БОПП-пленки сложнее, чем стандартной БОПП-пленки?

Стандартная прозрачная БОПП-пленка обладает одним основным качественным параметром: оптической и размерной однородностью. Перламутровая БОПП-пленка — также называемая кавитированной или белой непрозрачной БОПП — имеет дополнительную сложность, поскольку ее уникальная структура создает взаимозависимости между свойствами, которых нет в прозрачной пленке.

Характерный внешний вид и низкая плотность перламутровой БОПП обусловлены микропустотами, образующимися в процессе двухосной ориентации вокруг частиц карбоната кальция или перламутрового наполнителя. Эти же микропустоты, создающие перламутровый эффект, одновременно влияют на плотность, непрозрачность, жесткость, барьерные свойства и пригодность для печати. ​​Изменение одного параметра распространяется на другие.

Именно поэтому контроль качества перламутровой БОПП-пленки не может сводиться к одному измерению толщины в конце линии. Он требует контролируемых входных параметров, непрерывного мониторинга в процессе производства и всесторонней лабораторной проверки оптических, механических, барьерных и функциональных свойств вне производственной линии — все это должно быть взаимосвязано и задокументировано для каждого рулона.

Этап 1: Квалификация сырья — где качество либо закладывается изначально, либо теряется.

Все проблемы с качеством готовой перламутровой БОПП-пленки связаны с одной из двух причин: отклонениями в качестве сырья или отклонениями в технологическом процессе. Первоочередной задачей является проверка качества сырья еще до запуска экструзионной линии.

Испытания полипропиленовой смолы

Базовая полипропиленовая смола должна быть охарактеризована по индексу текучести расплава (MFI), распределению молекулярной массы и содержанию золы. MFI напрямую влияет на поведение при экструзии и однородность двуосной ориентации — смолы, не соответствующие спецификации, вызывают отклонения в толщине и дефекты ориентации, которые невозможно исправить с помощью последующих корректировок. Каждая поступающая партия получает сертификат анализа и помещается на карантин до проверки MFI перед запуском в производство.

Квалификация перламутровых мастербатчей и наполнителей

Карбонат кальция или перламутровый наполнитель в виде мастербатча является важнейшим фактором, определяющим внешний вид и плотность перламутровой пленки БОПП. Поступающие партии мастербатча проходят тестирование на следующие параметры:

• Распределение частиц наполнителя по размеру: контролирует образование микропустот во время растяжения. Неравномерный размер частиц приводит к неравномерному перламутровому эффекту и изменению плотности по всей поверхности полотна.

• Уровень загрузки наполнителя: проверен на соответствие допуску, указанному в спецификации. Перегрузка снижает прочность на разрыв; недогрузка снижает непрозрачность и интенсивность перламутрового блеска.

• Содержание влаги: Избыточная влажность в мастербатче приводит к образованию пустот и дефектов поверхности во время экструзии. Содержание влаги должно быть ниже предельного значения, указанного поставщиком.

• Цветовая однородность: Белизна и яркость (значения L*, a*, b*) измеряются относительно эталона для обеспечения визуальной однородности между производственными партиями.

Правило квалификации поставщиков: Надежный производитель перламутрового БОПП-пластика ведет утвержденные списки поставщиков как полипропиленовой смолы, так и мастербатча, с обязательной повторной квалификацией после любой смены производственных мощностей поставщика или обновления рецептуры.

Этап 2: Мониторинг производственного процесса в режиме реального времени — управление всей сетью.

После начала производства системы поточного мониторинга обеспечивают непрерывную обратную связь о свойствах пленки в процессе ее формирования. Для перламутровой БОПП-пленки поточный мониторинг не является необязательным — скорость современных линий по производству БОПП-пленки (обычно работающих со скоростью 200–400 м/мин) делает обнаружение дефектов только в лабораторных условиях недостаточным. К тому времени, когда внепроизводственный образец выявит проблему, уже будут намотаны тысячи метров пленки, не соответствующей спецификациям.

Сканирование профиля непрерывной толщины

Сканирующие измерительные приборы — обычно использующие принципы бета-излучения, рентгеновского излучения или инфракрасного излучения — непрерывно перемещаются по всей ширине полотна, создавая профиль толщины полотна в реальном времени. Для перламутровой БОПП-пленки допустимый в отрасли допуск составляет ±3–5% от номинальной толщины в соответствии со стандартами ISO 4593 и ASTM D 6988.

Отклонение толщины напрямую влияет на производительность последующих этапов: превышение толщины увеличивает стоимость материала на рулон; недобор снижает жесткость и может привести к обрывам полотна на высокоскоростных упаковочных линиях. Неравномерность толщины по всей длине полотна вызывает образование складок и неравномерность натяжения во время печати или ламинирования. Когда сканер обнаруживает отклонение, выходящее за пределы допустимого, профиль экструзионной матрицы корректируется в режиме реального времени — целенаправленно обрабатываются определенные болты матрицы для исправления локальных полос толщины без остановки производства.

Контроль процесса двухосной ориентации

Перламутровая БОПП-пленка растягивается как в направлении движения машины (MD), так и в поперечном направлении (TD) для определения ее механических свойств и активации микропористой структуры, создающей перламутровый эффект. Коэффициенты ориентации, температуры растяжения и скорости линии непрерывно контролируются и регистрируются. Отклонение от проверенного технологического окна одновременно влияет как на механические свойства (прочность на разрыв, удлинение), так и на оптические свойства (непрозрачность, блеск, интенсивность перламутра).

Проверка эффективности лечения коронавируса

Для обеспечения надлежащей адгезии чернил и клея перламутровая БОПП-пленка требует коронной обработки поверхности, обращенной к печатной стороне. Энергия поверхности, измеряемая в динах на сантиметр, должна соответствовать минимальным требованиям для предполагаемого процесса печати и ламинирования. Для глубокой и флексографической печати на перламутровой БОПП-пленке типичное минимальное значение поверхностного натяжения составляет ≥38 дин/см, что подтверждается путем нанесения динаметрической жидкости или измерения краевого угла смачивания. Энергия поверхности со временем снижается после обработки, поэтому уровень обработки устанавливается с запасом, превышающим минимальное значение, с учетом хранения перед конечным использованием.

Этап 3: Оптический осмотр и проверка качества поверхности — Свойства, которые покупатели видят в первую очередь.

После экструзии, ориентации и намотки пленка поступает в лабораторию контроля качества для систематического автономного тестирования. Оптические свойства часто являются первым параметром качества, на который обращают внимание владельцы брендов и производители, — и наиболее заметным следствием любого отклонения от технологического процесса.

Измерение блеска

Уровень блеска на поверхности пленки измеряется с помощью калиброванного глоссметра под стандартизированным углом (обычно 45° или 60° согласно ASTM D 2457). Для перламутровой БОПП-пленки проверяется как характерный диапазон блеска, так и равномерность по ширине рулона. Стабильность блеска от партии к партии особенно важна для владельцев брендов, работающих с многосерийным производством, где видимые различия в блеске между рулонами создадут неприемлемые вариации во внешнем виде на полках магазинов.

Непрозрачность (оптическая плотность)

Непрозрачность — способность пленки блокировать проходящий свет — является фундаментальной функциейПерламутровая БОПП-пленка для упаковкиОбласти применения, где цвет продукта должен быть скрыт (мороженое, кондитерские изделия, средства личной гигиены). Непрозрачность измеряется как оптическая плотность с помощью денситометра и должна соответствовать минимальному пороговому значению, установленному для данного класса продукта. Недостаточная непрозрачность допускает видимость продукта сквозь упаковку, что является прямым нарушением качества непрозрачной упаковки.

Белизна и однородность цвета (L*a*b*)

Белый цвет перламутровой БОПП-пленки количественно оценивается с помощью колориметрии CIE L*a*b* с использованием спектрофотометра. Значения L* (яркость), a* (красно-зеленая ось) и b* (желто-синяя ось) сравниваются с пределами, указанными в производственных спецификациях. Это особенно важно для этикеток, обертывающих пленку, где белый фон пленки непосредственно находится под напечатанными графическими элементами бренда — желтоватый или сероватый оттенок в основе пленки изменяет внешний вид всех цветов, напечатанных поверх нее.

Визуальный осмотр дефектов поверхности

В контролируемых, стандартизированных условиях освещения квалифицированные специалисты по контролю качества осматривают образцы пленки на наличие дефектов поверхности, которые количественные датчики могут не обнаружить:

• Гели и «рыбий глаз»: нерасплавленные частицы смолы, создающие выпуклые пятна, видимые сквозь поверхность пленки.

• Царапины и потертости: Часто появляются в результате контакта с поверхностями роликов или намоточным оборудованием.

• Загрязнение: Посторонние частицы, попавшие в пленку в процессе экструзии или намотки.

• Полосы или линии: Дефекты, возникающие при молекулярно-динамической печати, обычно вызваны отложениями на краях кристалла или неравномерностью линий ориентации.

• Перламутровый или облачный эффект: локальные колебания интенсивности перламутрового эффекта, проявляющиеся в виде неравномерного блеска.

Классификация дефектов и допустимая плотность дефектов (дефектов на 1000 м²) определены в спецификации качества производителя для каждой марки продукции.

Этап 4: Испытания механических и физических свойств — Эксплуатационные характеристики в реальных условиях переработки

Оптическое качество необходимо, но недостаточно. Перламутровая БОПП-пленка также должна обладать механическими свойствами, позволяющими ей выдерживать высокоскоростную печать, ламинирование и операции формования, наполнения и запечатывания без разрывов полотна, образования складок или нестабильности размеров. Следующие испытания подтверждают, что механические свойства соответствуют требованиям промышленной переработки.

Предел прочности на разрыв и относительное удлинение (ASTM D 882)

Испытания на растяжение проводятся отдельно в направлении движения машины (MD) и в поперечном направлении (TD) для определения реакции пленки на натяжение полотна и деформационные напряжения по обеим осям. Для перламутровой БОПП-пленки типичные целевые показатели спецификации следующие:

Примечание: Значительно более высокая прочность на разрыв в поперечном направлении характерна для двуосноориентированных пленок и отражает большее коэффициент растяжения, приложенный в поперечном направлении. Более низкий диапазон плотности (по сравнению с ~0,90 г/см³ для прозрачного БОПП) отражает микропористую структуру и напрямую определяет выход годной продукции на килограмм, который покупатели рассчитывают при закупке.

Коэффициент трения (COF) — ASTM D 1894

Коэффициент трения (COF) определяет, как пленка проходит через упаковочное оборудование — как она скользит по формовочным трубам, конвейерным лентам и системам штабелирования. Измеряются как статический COF (сопротивление началу движения), так и кинетический COF (сопротивление во время движения), как между пленками, так и между пленкой и металлом. Для перламутровой БОПП-пленки типичный диапазон значений составляет 0,20–0,40 как для статического, так и для кинетического COF. Пленки, выходящие за пределы этого диапазона, либо забивают высокоскоростные линии (слишком высокий COF), либо вызывают проблемы с совмещением (слишком низкий COF).

Термическая усадка

Образцы пленки выдерживают при температуре 120°C в течение 15 минут в соответствии со стандартом ASTM D 1204, а изменение размеров измеряют как по средней, так и по номинальной толщине. Для перламутровой БОПП-пленки усадка должна оставаться в пределах допустимых значений — обычно ≤4% по средней толщине и ≤2% по номинальной толщине. Чрезмерная усадка приводит к искажению напечатанных изображений и нарушению герметичности при воздействии тепла на пленку во время упаковочных операций.

Прочность термосварки и температура начала процесса

Длятермосвариваемая перламутровая БОПП-пленкаДля каждого сорта пленки критически важна прочность шва, особенно в упаковке пищевых продуктов. Прибор для измерения прочности термосварки применяет контролируемую температуру, давление и время выдержки к образцам пленки, а затем измеряет усилие отрыва. Температура начала сварки — минимальная температура, при которой достигается прочность шва ≥1,5 Н/15 мм — указывается для каждого сорта. Для перламутровых сортов БОПП с низкой прочностью сварки, используемых в упаковке мороженого и кондитерских изделий, температура начала сварки обычно составляет от 110°C до 130°C при давлении 1 бар.

Этап 5: Тестирование барьерных свойств — защита содержимого упаковки.

В контексте упаковки пищевых продуктов — основного рынка сбыта перламутровой БОПП-пленки — барьерные свойства по отношению к влаге и кислороду напрямую влияют на срок годности продукта. Хотя перламутровая БОПП-пленка не является высокобарьерной подложкой, как металлизированная БОПП или БОПЭТ, ее присущие барьерные свойства должны соответствовать минимальным требованиям к сохранности упакованного продукта.

Коэффициент паропроницаемости (MVTR) — ASTM F 1249

Показатель MVTR измеряет скорость проникновения водяного пара через пленку на единицу площади в сутки, измеренную при заданных условиях температуры и влажности (обычно 38°C / 90% относительной влажности для упаковки пищевых продуктов). Для перламутровой пленки BOPP толщиной 30 микрон значения MVTR обычно находятся в диапазоне 3–8 г/м²/24 ч в зависимости от марки и плотности. Более плотные марки с меньшим количеством микропустот обеспечивают лучшую влагозащиту; более плотные марки с более выраженным перламутровым эффектом имеют более высокий показатель MVTR.

Скорость пропускания кислорода (OTR) — ASTM D 3985

Показатель OTR измеряется при температуре 23°C и относительной влажности 0% с помощью кулонометрического датчика. Сухой азот проходит через одну сторону пленки, в то время как кислород контактирует с другой; датчик обнаруживает проникающий кислород. Для упаковки мороженого, конфет и закусок — основных областей применения перламутровой БОПП-пленки — значения OTR оцениваются с учетом чувствительности продукта к кислороду и целевого срока годности. Для применений, требующих улучшенного кислородного барьера по сравнению с присущими БОПП уровнями, перламутровая БОПП-пленка обычно используется в качестве внешнего слоя, ламинированного на металлизированный внутренний слой.

Этап 6: Окончательная проверка и приемка рулонов — последний этап перед отгрузкой.

Даже рулон, прошедший все отдельные испытания на свойства, может не пройти окончательную проверку, если качество намотки низкое. Сам рулон является упаковочным элементом, который проходит через оборудование заказчика — его физическая форма имеет такое же значение, как и свойства материала.

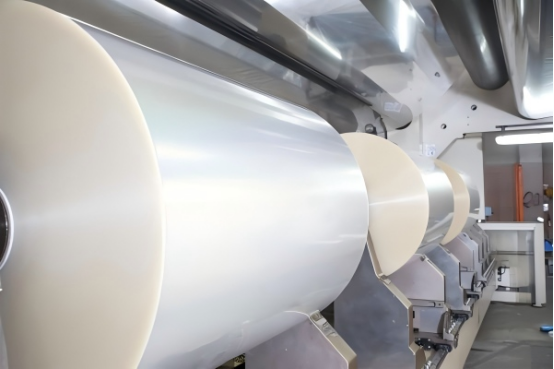

Геометрия валков и качество намотки

Каждый готовый рулон проверяется на соответствие следующим критериям:

• Телескопическое смещение: Боковое смещение слоев, препятствующее правильному перемещению на разматывающем оборудовании.

• Профиль твердости: Натяжение при намотке должно быть постоянным — слишком сильное натяжение приводит к образованию полосок и необратимой деформации; слишком слабое натяжение позволяет слоям смещаться во время транспортировки.

• Посадка сердечника: внутренний диаметр сердечника (76 мм или 152 мм) проверен на соответствие спецификации; неправильная посадка сердечника приводит к проблемам с зажимом на разматывающем оборудовании заказчика.

• Качество кромки: Кромки после прорезки должны быть чистыми и ровными, без рваных волокон, заусенцев или значительных отклонений по ширине.

• Длина и вес рулона: проверены на соответствие спецификации и указаны на идентификационной бирке рулона для расчета выхода годной продукции заказчиком.

Сертификат анализа (CoA) и прослеживаемость

К каждому выпущенному рулону прилагается сертификат анализа, в котором указаны все измеренные параметры в соответствии со спецификацией. Сертификат анализа включает в себя:

• Идентификационный номер рулона (обеспечивает отслеживаемость партии до экструзионной серии и партии сырья)

• Измеренная толщина (средняя и поперечная)

• Плотность, прочность на разрыв (MD/TD), относительное удлинение при разрыве (MD/TD)

• Коэффициент трения, термическая усадка

• Блеск, непрозрачность, белизна (L*a*b*)

• Поверхностное натяжение (уровень коронной обработки)

• MVTR и OTR (для применения в пищевой промышленности)

• Температура начала и прочность термосварки (для термосвариваемых марок)

• Декларации о соответствии нормативным требованиям (FDA CFR 21, EU 10/2011, где применимо)

Полная прослеживаемость от готового рулона до партии полипропиленовой смолы позволяет исследовать любые проблемы с качеством на производстве и локализовать их в рамках конкретной производственной партии — это обязательное условие для серьезных цепочек поставок упаковочных материалов.

Основные параметры качества перламутровой БОПП-пленки: краткий обзор.

В таблице ниже приведены основные свойства перламутровой БОПП-пленки, проверенные в ходе контроля качества, с указанием типичных диапазонов характеристик для стандартных упаковочных материалов:

Что спросить у производителя перламутровой БОПП-пленки о его системе контроля качества?

Если вы оцениваете нового поставщика перламутровой БОПП-пленки или проводите аудит существующего, эти вопросы помогут выявить, является ли их система качества реальной или лишь фиктивной:

Управление технологическими процессами

• Используете ли вы сканирование толщины полотна в режиме реального времени? Каков ваш протокол реагирования, когда отклонение превышает допустимый предел?

• Как проверяется уровень коронной обработки в процессе производства, и каковы минимальные требования?

• Каковы ваши проверенные технологические окна для двухосной ориентации, и как регистрируются отклонения?

Контроль сырья

• Ведете ли вы список утвержденных поставщиков полипропиленовой смолы и перламутровой мастербатчи? Что является основанием для повторной квалификации?

• Какие входящие тесты вы запускаете для основного пакета, и каков ваш протокол удержания/освобождения?

О документации

• Можете ли вы предоставить сертификат анализа для каждого рулона с указанием происхождения от партии сырья?

• Какие декларации соответствия нормативным требованиям вы предоставляете — FDA CFR 21, EU 10/2011 или другие, имеющие отношение к нашему рынку?

• Как долго вы храните записи о качестве, и могут ли клиенты получить к ним доступ в случае возникновения проблем с качеством на производстве?

О последовательности

• Каков ваш коэффициент вариации (COV) между партиями для блеска, толщины и прочности на разрыв за последние 12 месяцев производства?

• Каков процент брака рулонов и каковы наиболее распространенные причины брака?

Поставщики, которые могут дать конкретные ответы на эти вопросы, подкреплённые данными, используют настоящую систему управления качеством. Расплывчатые ответы — «мы следуем ISO 9001» без подробного описания процесса — требуют более тщательного анализа перед размещением крупных заказов.

Часто задаваемые вопросы: Качество и характеристики перламутровой БОПП-пленки

Какова типичная плотность перламутровой пленки BOPP, и почему она ниже, чем у стандартной пленки BOPP?

Перламутровая пленка БОПП обычно имеет плотность 0,65–0,78 г/см³, по сравнению с приблизительно 0,90–0,91 г/см³ для прозрачной БОПП. Более низкая плотность обусловлена ​​микропустотами, образующимися в процессе двухосной ориентации вокруг частиц карбоната кальция или перламутрового наполнителя — теми же пустотами, которые создают характерный перламутровый эффект. Эта более низкая плотность означает, что покупатели получают больше квадратных метров пленки на килограмм материала, что напрямую улучшает экономические показатели при крупномасштабном производстве.

Что вызывает неравномерность перламутрового эффекта между рулонами или партиями?

Наиболее распространенные причины: вариации размера частиц перламутрового наполнителя или уровня его загрузки между входящими партиями; изменения коэффициента двухосной ориентации или температуры в поперечном растяжителе; и вариации индекса текучести расплава полипропиленовой смолы, влияющие на равномерность диспергирования мастербатча. Контролируемый производитель решает все три проблемы посредством входного тестирования материалов, валидированных технологических окон и мониторинга в режиме реального времени — с использованием колориметрии L*a*b* на каждой производственной партии для выявления визуальных различий до того, как они попадут к потребителю.

Какой уровень обработки коронным разрядом необходим для печати на перламутровой БОПП-пленке?

Для глубокой и флексографической печати минимальное поверхностное натяжение перламутровой БОПП-пленки составляет 38 дин/см. Для красок на водной основе или УФ-красок в некоторых случаях требуется 40–42 дин/см. Важно указать поставщику используемый вами процесс печати и систему красок, поскольку поверхностная энергия со временем уменьшается, и ее необходимо устанавливать с запасом на этапе производства, чтобы она оставалась выше минимального значения при конечном использовании. Всегда проверяйте уровень коронного разряда на полученных рулонах перед началом крупномасштабного производства.

В чем разница между односторонней и двусторонней термосвариваемой перламутровой БОПП-пленкой?

Односторонняя термосвариваемая перламутровая БОПП-пленка имеет термосвариваемый сополимерный слой только на одной поверхности — обычно используется в качестве внешнего слоя в ламинированных структурах, где требуется только один интерфейс запайки. Двусторонние термосвариваемые марки имеют запаиваемые слои на обеих поверхностях, что позволяет осуществлять запайку через пленку в упаковках типа «подушка» и «потоковая пленка». Выбор зависит от формата упаковки и от того, используется ли пленка в качестве однослойной упаковки или в ламинированной структуре.

Является ли перламутровая БОПП-пленка безопасной для пищевых продуктов? Какие сертификаты мне следует запросить?

Стандартные коммерческие марки перламутровой БОПП-пленки изготавливаются из сырья, одобренного для контакта с пищевыми продуктами. Для упаковки пищевых продуктов необходимо запросить документацию, подтверждающую соответствие требованиям FDA 21 CFR 177.1520 (США), Регламента ЕС 10/2011 (Европа) или соответствующим местным нормативным актам для материалов, контактирующих с пищевыми продуктами, на вашем рынке. Кроме того, сертификация ISO 9001 для производственного предприятия обеспечивает базовую гарантию системы качества, в то время как сертификаты, специфичные для пищевой промышленности, такие как ISO 22000 или FSSC 22000, указывают на более высокий уровень интеграции системы управления безопасностью пищевых продуктов.

Как следует хранить рулоны перламутровой БОПП-пленки для сохранения ее качества?

Рулоны следует хранить вертикально, вертикально или на стеллажах с опорой на сердечник, а не плоскими сторонами, так как это приводит к деформации. Условия хранения должны контролироваться: температура 15–25°C, влажность 40–65% относительной влажности, вдали от прямых солнечных лучей и источников тепла. При правильных условиях хранения перламутровая БОПП-пленка сохраняет свои свойства в течение 12 месяцев с момента производства. Основной риск при хранении связан с разрушением при коронном разряде: поверхностное натяжение со временем уменьшается, особенно в условиях высокой влажности. Если рулоны хранятся более 6 месяцев, перед запуском в производство необходимо повторно проверить уровень коронного разряда.

Перламутровая БОПП-пленка SAILLAGE: создана на основе доказанного высокого качества.

Перламутровая БОПП-пленка SAILLAGE для упаковки производится в соответствии с полной многоступенчатой ​​системой контроля качества, описанной в данном руководстве, — от квалификации поступающей полипропиленовой смолы и мастербатчей до мониторинга полотна в процессе производства, лабораторных испытаний в автономном режиме по всем критически важным параметрам и полного комплекта сертификатов анализа для каждого рулона.

Каждый рулон, покидающий наше предприятие, имеет документально подтвержденные результаты измерений толщины, плотности, прочности на разрыв (MD/TD), коэффициента трения, блеска, непрозрачности, уровня коронной обработки и характеристик термосварки для свариваемых марок — в соответствии со спецификациями марки продукции и с полной прослеживаемостью партии.

Независимо от того, рассматриваете ли вы SAILLAGE в качестве нового поставщика перламутровой БОПП-пленки или хотите понять, как ваша текущая цепочка поставок должна защищать вашу производственную линию, наша техническая команда готова ознакомить вас с нашей документацией по качеству, обсудить конкретные требования к применению и организовать тестовые рулоны для проверки вашего процесса переработки.
