Как тестируются барьерные свойства БОПП-пленки: OTR, WVTR и что означают эти цифры.

1. Введение

Барьерные свойства часто рассматриваются как простое число в техническом описании пленки, однако результаты OTR и WVTR могут вводить в заблуждение, если не учитывать условия испытаний, структуру пленки и требования к конечному применению. Для покупателей барьерных пленок BOPP, металлизированных пленок BOPP, вакуумно-металлизированных пленок BOPP или пленок VMOPP важный вопрос заключается не просто в том, имеет ли пленка «низкую» скорость пропускания кислорода или водяного пара. Вопрос в том, подходят ли измеренные барьерные свойства для структуры упаковки, чувствительности продукта, условий хранения и процесса переработки.

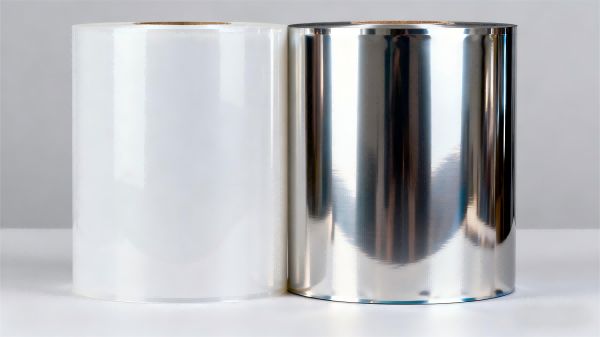

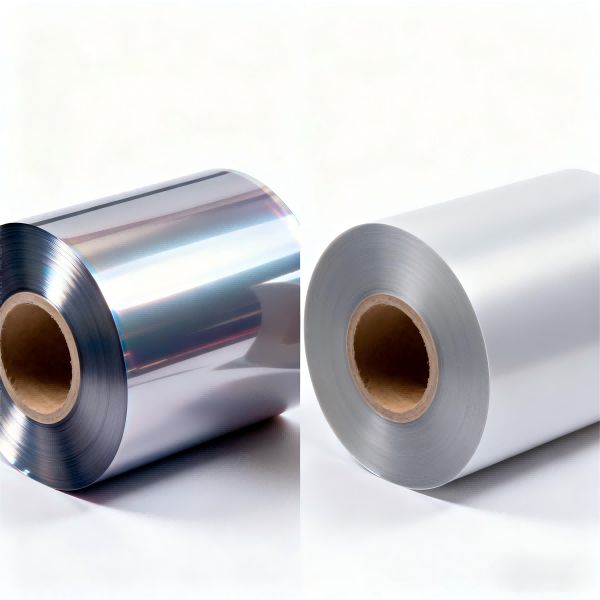

Это важно, потому что прозрачная БОПП-пленка, металлизированная БОПП-пленка и БОПП-пленка с высокими барьерными свойствами могут демонстрировать совершенно разные транспортные характеристики. Металлизация, покрытие, герметизирующие слои, дефекты и ламинирование — все это может изменить конечные барьерные свойства упаковки.

2. Техническая основа: как работают OTR и WVTR.

БОПП — это двуосноориентированная полипропиленовая пленка. Ее молекулярная структура и ориентация обеспечивают полезную механическую прочность и стабильность размеров, но обычная полипропиленовая пленка не является абсолютным барьером для газов или водяного пара. Молекулы могут растворяться в поверхности полимера и диффундировать через пленку, обеспечивая измеримое пропускание.

OTR, или скорость пропускания кислорода, количественно определяет количество кислорода, проходящего через определенную площадь пленки за определенное время при заданных условиях испытания. Результат обычно выражается в единицах, таких как см³/м²/сутки. Более низкое значение OTR означает, что через образец проходит меньше кислорода при заданных условиях.

Скорость пропускания водяного пара (WVTR) измеряет прохождение водяного пара через образец. Обычно она выражается в г/м²/сутки. Более низкое значение WVTR указывает на большее сопротивление прохождению водяного пара в заданных условиях испытания.

Указанное значение не является универсальной константой. На проницаемость влияют температура, влажность, перепад давления, толщина пленки, кристалличность, ориентация и наличие покрытий или металлизации. Именно поэтому не следует напрямую сравнивать два технических описания, если условия испытаний не сопоставимы.

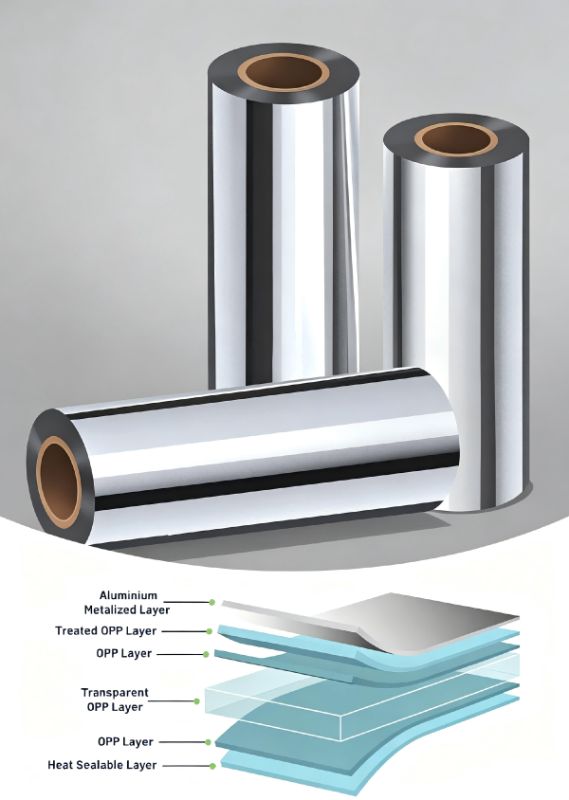

В металлизированных БОПП-пленках тонкий слой алюминия создает более извилистый и менее проницаемый путь для кислорода и влаги. Поэтому вакуумно-металлизированная БОПП-пленка, часто сокращенно обозначаемая как VMOPP, занимает важное место в гибкой упаковке. Однако качество металлизации имеет значение. Микропоры, царапины, плохая адгезия, растрескивание при изгибе и повреждения при обработке могут снизить эффективность барьерных свойств.

Высокобарьерная пленка BOPP может также использовать дополнительные покрытия, герметизирующие слои или многослойные структуры. Сверхвысокобарьерная герметичная пленка VMOPP может сочетать улучшенные барьерные свойства с поверхностью, пригодной для термосварки, но конечная упаковка по-прежнему зависит от целостности герметизации, непрерывности покрытия и условий обработки.

Основной инженерный принцип заключается в сравнении данных о барьерных свойствах в эквивалентных условиях испытаний, а затем в проверке всей конструкции корпуса.

3. Применение и решения

3.1 Как читать результаты тестов OTR и WVTR

Технические характеристики пленки следует рассматривать как результаты испытаний, а не как универсальную гарантию качества. Перед сравнением марок БОПП необходимо записать метод испытаний или используемый прибор, температуру, относительную влажность, толщину образца и указать, относится ли результат только к пленке или к покрытой/металлизированной структуре.

• Сравнивайте значения OTR только в том случае, если температура и влажность во время испытаний сопоставимы.

• Сравните показатели паропроницаемости при эквивалентных условиях влажности, поскольку паропроницаемость сильно зависит от влажности.

• Уточните, относится ли указанное значение к одному слою пленки или ко всему ламинату.

• Проверьте номинальную толщину и конструкцию пленки, поскольку барьерные свойства могут меняться в зависимости от толщины.

• В тех случаях, когда барьерные свойства материала являются критически важными характеристиками, необходимо запросить данные о повторяемости или репрезентативные данные о производстве.

Низкий показатель OTR не означает автоматически низкий показатель WVTR. Кислород и водяной пар по-разному взаимодействуют с полимерными и металлизированными структурами, поэтому инженерам-технологам по упаковке следует определить фактический механизм разрушения упакованного продукта, прежде чем выбирать пленку.

3.2 Почему металлизированные пленки БОПП обеспечивают более высокий барьерный барьер

Металлизированный БОППШироко используется, когда упаковочная структура нуждается в улучшенной защите от кислорода, влаги и света, сохраняя при этом технологические преимущества тонкой ориентированной пленки. Металлизация наносит на поверхность пленки очень тонкий слой алюминия, создавая значительно менее проницаемый путь, чем сам полимер.

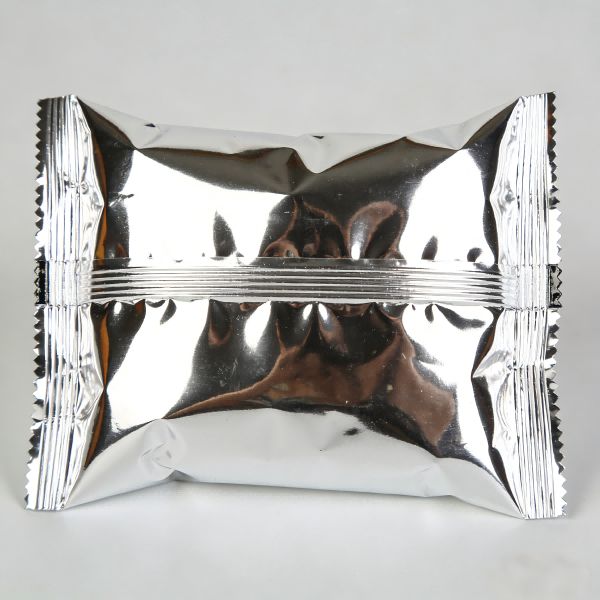

В случае металлизированных БОПП-пленок, используемых для упаковки закусок, барьерный слой может помочь защитить продукты, чувствительные к кислороду или влаге. Практический результат зависит от степени металлизации и от способа обработки пленки во время нарезки, ламинирования и изготовления пакетов.

• Проверьте равномерность металлизации и внешний вид.

• Контролируйте натяжение полотна и особенности его обработки, чтобы свести к минимуму царапины и повреждения от изгиба.

• Оцените адгезию металла до и после ламинирования.

• Рассмотрите влияние печати, клеевого ламинирования и формирования пакета на сохранение барьерных свойств.

• При использовании высокобарьерной упаковки следует тестировать готовый ламинат, а не предполагать, что отдельный слой VMOPP сохранит свои первоначальные лабораторные значения.

Поэтому высокобарьерную металлизированную пленку BOPP лучше всего оценивать в рамках строительства. Класс пленки, металлический слой, клей, герметик и процесс обработки в совокупности определяют характеристики упаковки.

3.3 Выбор высокобарьерных упаковочных пленок из БОПП в зависимости от конечного применения

Дистрибьютору или производителю пакетов из БОПП-пленки следует начинать с оценки чувствительности продукта, а не с общей маркировки «высокий барьерный барьер».

Для сухих закусок, кондитерских изделий и аналогичных продуктов контроль влажности и содержания кислорода может влиять на срок хранения, текстуру и сохранение вкуса. Металлизированная полипропиленовая пленка для упаковки может быть рассмотрена в тех случаях, когда требуется более высокая барьерная защита и защита от света.

Для изделий, требующих термосварки,Сверхвысокобарьерный герметичный VMOPPСтруктура может иметь значение, поскольку она сочетает в себе барьерный слой и герметизируемую поверхность. При этом герметик должен обеспечивать требуемую температуру начала герметизации, прочность шва и адгезию при горячем воздействии, необходимые для работы конкретной упаковочной машины.

Для более сложных задач...Высокобарьерные упаковочные пленки из БОППВ спецификации следует определять целевые значения барьерных свойств, герметичность, структуру ламината и условия хранения, а не полагаться исключительно на терминологию.

• Определите чувствительность продукта к кислороду и влаге.

• Определите ожидаемый срок годности и условия транспортировки.

• Определите, требуется ли также светозащита.

• В зависимости от поставленной задачи по созданию барьера выбирайте прозрачную БОПП, металлизированную БОПП или многослойную структуру с покрытием.

• Проверьте барьерные свойства после печати, ламинирования и изготовления пакетов.

3.4 Испытание барьера после преобразования

Распространенная ошибка при закупке заключается в утверждении пленки с использованием входящего рулона OTR или WVTR без проверки готового ламината. Преобразование может привести к появлению царапин, складок, микроотверстий, растрескиванию при изгибе, плохому ламинированию или дефектам герметизации, что ухудшает характеристики упаковки.

Таким образом, предприятие, занимающееся переработкой БОПП-пленки, должно разработать последовательность квалификационных испытаний, включающую входной контроль пленки, контроль металлизации или покрытия (при необходимости), ламинирование, отверждение, формирование пакетов и окончательное тестирование барьерных свойств.

• Проверьте поступающую пленку в соответствии с согласованными техническими условиями.

• Осмотрите металлизированную или покрытую поверхность на наличие дефектов.

• Изготовьте типовой образец ламината, используя производственные настройки промышленного производства.

• При необходимости, в соответствии с выбранным методом, перед сравнительным испытанием барьерных свойств необходимо подготовить готовую конструкцию.

• Сравните готовую структуру с исходной пленкой и выявите существенные признаки ухудшения.

• Сочетайте проверку барьерных свойств с проверкой прочности герметизации и целостности упаковки.

Такой подход помогает отличить проблему, связанную с пленочным материалом, от проблемы, связанной с переработкой. Он также предоставляет менеджерам категорий и менеджерам по закупкам более полезную информацию о квалификации поставщиков.

3.5 Сравнение барьерных испытаний и логика закупок

3.6 Практический алгоритм выбора барьерной пленки

Для получения коммерческой квалификации практическая последовательность действий следующая:

• Определите характеристики упакованного продукта, целевой срок годности и ожидаемые условия дистрибуции.

• Установите отдельные требования к OTR и WVTR, вместо использования единой общей спецификации барьерных сооружений.

• Укажите эталонные условия испытаний и необходимые единицы измерения для составления отчетов.

• Определите, какой материал лучше подойдет: прозрачная БОПП-пленка, металлизированная БОПП-пленка, вакуумно-металлизированная БОПП-пленка или многослойная конструкция с более высокими барьерными свойствами.

• Запрашивайте образцы, репрезентативные для производственного процесса, вместо того чтобы полагаться только на маркетинговые материалы.

• Проведите тестирование материала до и после ключевых этапов преобразования.

• Проанализируйте герметичность, адгезию ламината, целостность упаковки, а также показатели OTR и WVTR.

• Необходимо, чтобы утвержденные технические условия соответствовали определенной конструкции, толщине и методу испытаний.

Для дистрибьюторов и отделов закупок при сравнении поставщиков следует использовать единый технический шаблон. Пленка с более низким заявленным показателем OTR не обязательно является лучшим коммерческим выбором, если условия ее испытаний менее требовательны, стабильность при переработке хуже или ее цена и выход годной продукции делают конечную упаковку менее эффективной.

4. Часто задаваемые вопросы

В чём разница между OTR и WVTR?

Показатель OTR измеряет пропускание кислорода через пленку при заданных условиях, а показатель WVTR измеряет пропускание водяного пара. Они отражают разные механизмы проникновения и должны указываться отдельно для упаковочных применений.

Всегда ли более низкое значение OTR означает лучшее качество барьерной пленки из БОПП?

Нет. Более низкое значение OTR указывает на более низкую кислородопроницаемость при указанных условиях испытаний, однако упаковка также может требовать влагозащиты, защиты от света, герметичности и механической прочности. Условия испытаний также должны быть сопоставимы.

Почему металлизированный БОПП-пленка теряет свои барьерные свойства после преобразования?

Металлизация может быть нарушена из-за царапин, трещин от изгиба, микроотверстий, дефектов ламинирования или механических повреждений. Готовый ламинат следует тестировать, если барьерные свойства имеют решающее значение.

Следует ли сравнивать показатели OTR и WVTR поставщиков напрямую?

Только при условии сопоставимости условий испытаний, конструкции образцов и основы составления отчетов. Запрашивайте у поставщиков информацию о методе испытаний, температуре, влажности, толщине, а также о том, относится ли результат к однослойной пленке или ламинату.

5. Заключение и руководство по действиям в сфере B2B

Выбор барьерных свойств должен основываться на измеримых требованиях к упаковке, а не только на таких обозначениях, как «высокий барьер». Показатели OTR и WVTR дают два важных, но разных представления о проницаемости газов и влаги. Для металлизированных пленок BOPP, вакуумно-металлизированных пленок BOPP и пленок VMOPP качество металлизации и целостность процесса преобразования так же важны, как и первоначальный лабораторный результат.

Для дистрибьюторов, переработчиков и производителей пакетов БОПП-пленки следующим практическим шагом является разработка единой спецификации испытаний и сравнение репрезентативных образцов в эквивалентных условиях. Если рассматривается использование БОПП-пленки с высокими барьерными свойствами в сложных условиях, перед коммерческим одобрением необходимо запросить технические данные, производственные образцы и результаты испытаний готового ламината.
